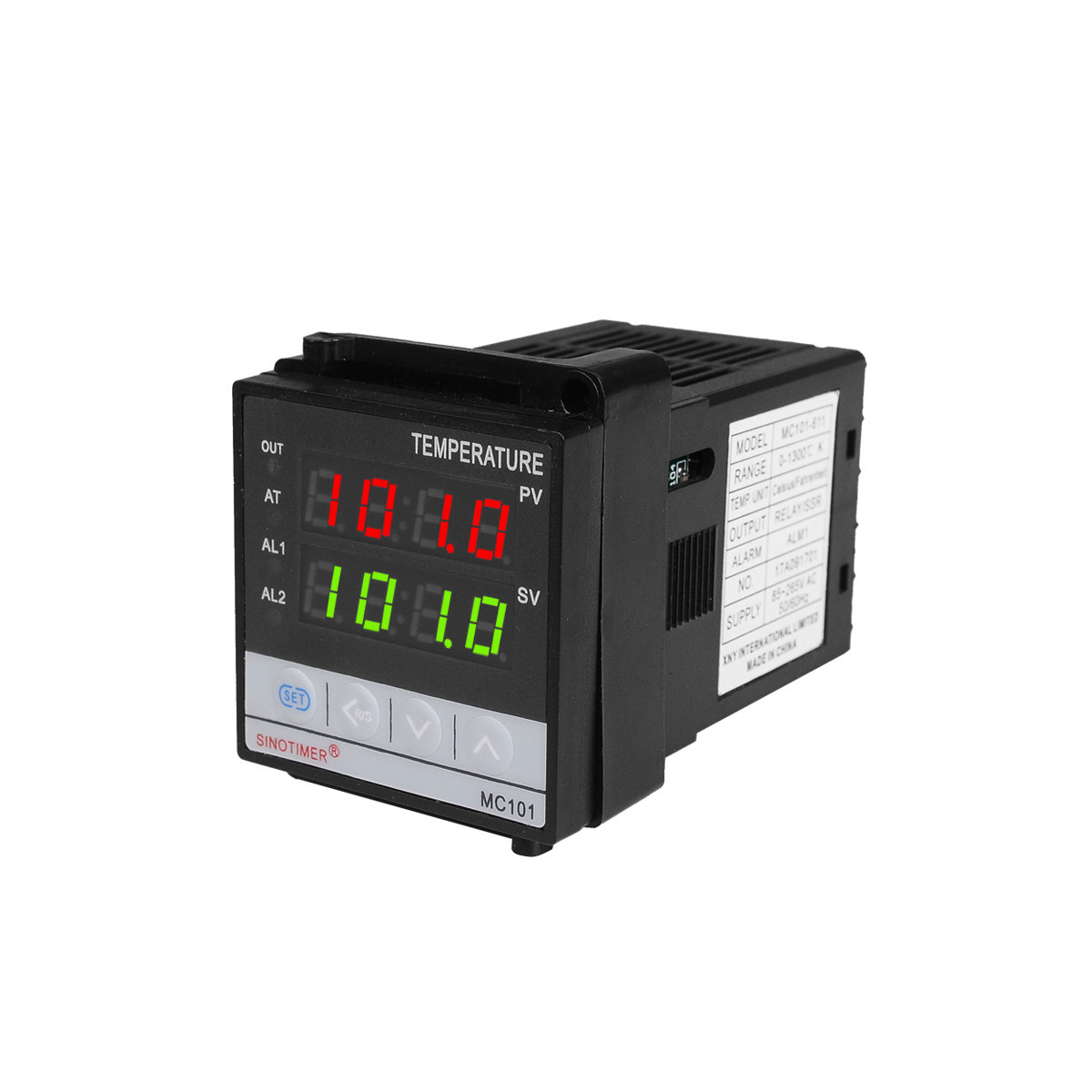

Sinotimer MC101 PID regulátor teploty pre PT100 –90 až 400 °C

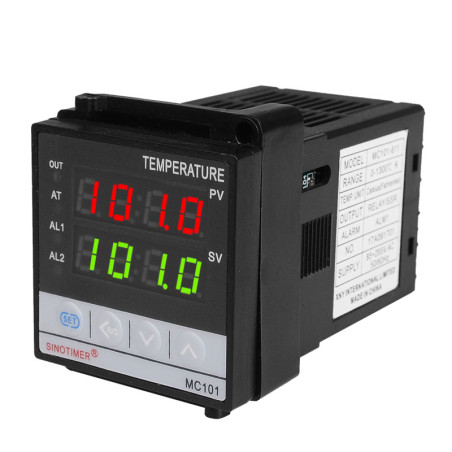

Sinotimer MC101 – digitálny PID regulátor teploty

Sinotimer MC101 je univerzálny digitálny PID regulátor určený na presnú reguláciu teploty pri kúrení aj chladení. Podporuje vstup pre PT100, termočlánky a ďalšie podporované typy teplotných snímačov.

Regulátor je vhodný na domáce, dielenské aj priemyselné použitie. Je možné ho použiť napríklad na reguláciu teploty pece, rúry, inkubátora, sušiarne alebo iného zariadenia, kde je potrebné automaticky udržiavať nastavenú teplotu.

Regulátor pre PT100

MC101 podporuje odporový teplotný snímač PT100. Typ použitého vstupného snímača je možné nastaviť v konfigurácii regulátora. Aktuálna teplota sa zobrazuje na digitálnom LED displeji.

PT100 snímač nie je súčasťou regulátora a je možné ho zakúpiť samostatne.

PID regulácia teploty

Regulátor využíva PID reguláciu, ktorá umožňuje presnejšie udržiavanie požadovanej teploty ako jednoduché zapínanie a vypínanie vykurovania.

Funkcia Auto-Tuning umožňuje automaticky nastaviť vhodné parametre PID regulácie podľa konkrétnej aplikácie.

Kúrenie aj chladenie

Sinotimer MC101 je možné použiť na riadenie kúrenia aj chladenia. Podľa nastavenia regulátor ovláda pripojené zariadenie tak, aby udržiaval požadovanú teplotu.

Rozsah –90 až 400 °C

MC101 podporuje teplotný rozsah –90 až 400 °C. Maximálne rozlíšenie pre termočlánkové a odporové vstupy je 0,1 °C.

Digitálny LED displej

Aktuálna teplota a nastavené hodnoty sa zobrazujú na štvormiestnom LED displeji. Teplotu je možné zobrazovať v stupňoch Celzia alebo Fahrenheita.

Reléový výstup 10 A

Regulátor má reléový výstup s kontaktmi dimenzovanými až na 10 A / 220 V AC, čo zodpovedá maximálnemu spínanému výkonu približne 2200 W.

Pri výkonnejších vykurovacích zariadeniach alebo indukčných záťažiach odporúčame použiť vhodný stýkač alebo výkonové relé.

Možnosti použitia

• regulácia teploty pece
• elektrické rúry
• inkubátory
• sušiarne
• vykurovacie zariadenia
• riadenie chladenia
• riadenie technologických procesov
• domáce a dielenské projekty
• priemyselná regulácia teploty

Technické parametre

• Výrobca: Sinotimer
• Model: MC101
• Typ: digitálny PID regulátor teploty
• Vstup: PT100, termočlánky a ďalšie podporované snímače
• Teplotný rozsah: –90 až 400 °C
• Presnosť: < ±0,5 °C
• Rozlíšenie: 0,1 °C pre termočlánkové a RTD vstupy
• Napájanie: AC/DC 85–265 V
• Reléový výstup: 10 A / 220 V AC
• Maximálny spínaný výkon: 2200 W
• Režim: kúrenie / chladenie
• Displej: štvormiestny LED
• Zobrazenie: °C / °F
• Rozmery predného panela: 48 × 48 mm
• Hmotnosť: 125 g

Snímač PT100 nie je súčasťou balenia

Regulátor sa dodáva bez teplotného snímača. Snímač PT100 je možné zakúpiť samostatne podľa požadovanej dĺžky a vyhotovenia.

Obsah balenia

• 1× Sinotimer MC101 digitálny PID regulátor teploty

Základné nastavenie PT100

Stlačte súčasne SET + <. Zobrazí sa položka PASS. Pomocou šípky nastavte hodnotu 0002 a potvrďte tlačidlom SET. V položke INP nastavte Pt a potvrďte tlačidlom SET.
