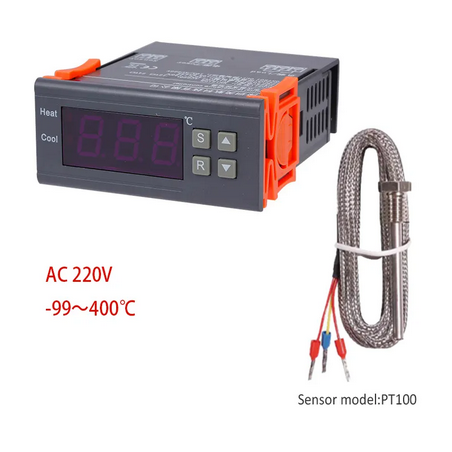

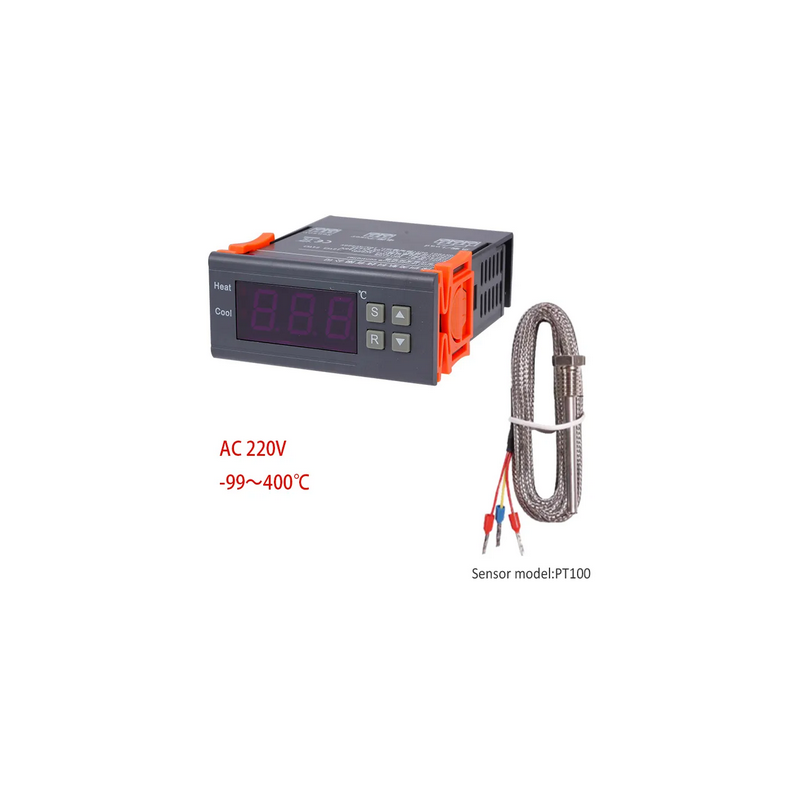

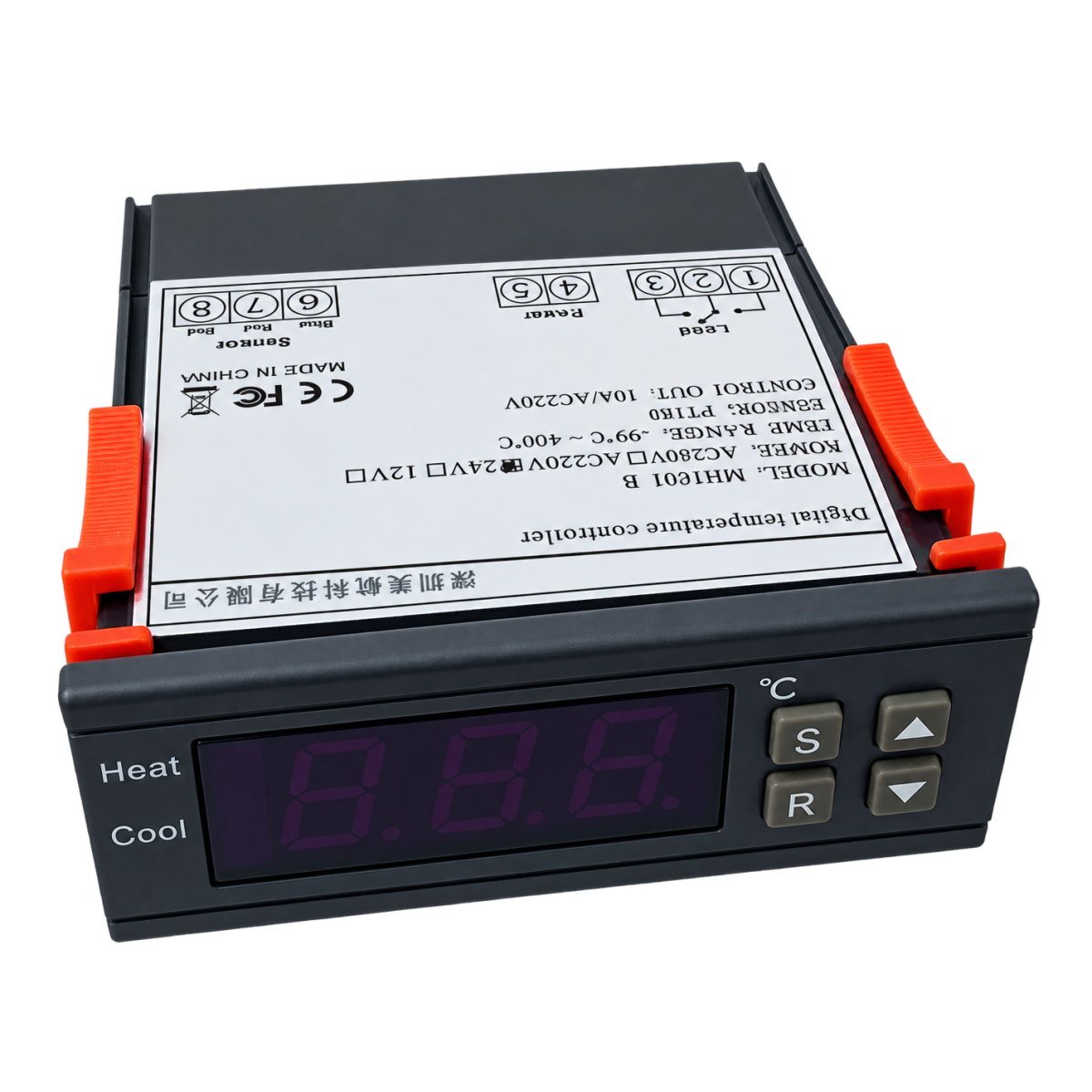

Regulátor teploty PT100 –90 až 400 °C s čidlem

Regulátor teploty PT100 –90 až 400 °C

Digitální regulátor teploty PT100 umožňuje měření a automatickou regulaci teploty v širokém rozsahu –90 až 400 °C. Součástí balení je teplotní čidlo PT100.

Regulátor je vhodný pro řízení topných zařízení, pecí, sušáren, technologických procesů, topných systémů, laboratorních aplikací a různých domácích i průmyslových projektů.

Regulace teploty pomocí PT100

Teplotu snímá přesné odporové čidlo PT100. Aktuální teplota se zobrazuje na digitálním displeji. Po dosažení nastavené teploty regulátor ovládá reléový výstup.

Regulátor umožňuje nastavit teplotu sepnutí a rozepnutí relé. Například při nastavené teplotě 69 °C může relé sepnout při poklesu teploty na 67 °C a rozepnout při dosažení 68 °C.

Široký teplotní rozsah

Rozsah regulace je –90 až 400 °C, takže lze regulátor použít pro nízkoteplotní i vysokoteplotní aplikace.

Reléový výstup 10 A

Regulátor je vybaven reléovým výstupem s kontakty dimenzovanými na 10 A / 220 V AC, tedy maximálně přibližně 2200 W.

Při spínání zařízení s vyšším příkonem nebo indukční zátěží doporučujeme použít vhodný stykač nebo výkonové relé.

Napájení

Regulátor lze napájet střídavým nebo stejnosměrným napětím 85–265 V.

Možnosti použití

• řízení teploty topných zařízení
• pece a elektrické trouby
• sušárny
• topné systémy
• laboratorní zařízení
• technologické procesy
• řízení teploty v různých nádržích a zařízeních
• DIY a domácí automatizace

Technické parametry

• Typ: digitální regulátor teploty
• Teplotní čidlo: PT100
• Rozsah měření: –90 až 400 °C
• Přesnost: < ±0,5 °C
• Napájení: AC/DC 85–265 V
• Reléový výstup: 10 A / 220 V AC
• Maximální spínaný výkon: 2200 W
• Displej: digitální, červený
• Rozměry: 87 × 74 × 34 mm

Obsah balení

• digitální regulátor teploty
• teplotní čidlo PT100

Návod k regulátoru PT100

K regulátoru jsou k dispozici návody k zapojení a nastavení.
